Вы хотите делать своим игрушкам двигающиеся лапки и головы? Или Вам просто интересно как устроены эти соединения?

В этой статье я немного расскажу Вам о шплинтовых креплениях.

МК Шплинтовые крепления

Начнём с инструментов, которыя я использую. Самый главный помощник - шплинтовёрт. Именно с его помощью заворачиваются усики шплинтов. Шплинтоверт поможет вам легко и безопасно закрутить шплинт до диска и обеспечить идеальную посадку ( а также шплинтовёртом удобно раскручивать шплинт обратно, если вдруг вы ошиблись, практически не деформируя сам шплинт).

Шплинтовёрт

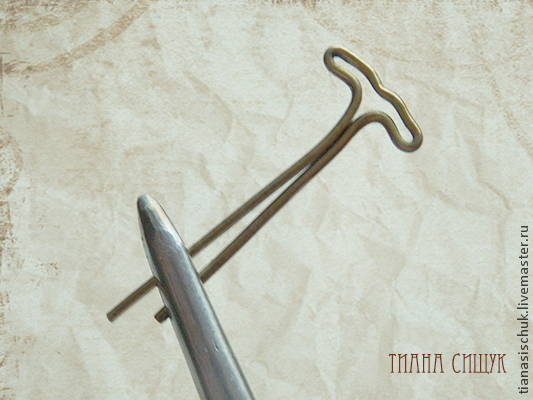

Шплинтовёрт похож на отвёртку. Но с расточенным носиком. Вот так выглядит его носик. В это отверстие помещается усик шплинта и аккуратно закручивается.

Кончик шплинтовёрта

Если у Вас нет специального шплинтовёрта - можно использовать круглогубцы. Их можно купить в любом магазине инструментов. Ими тоже удобно ровненько закручивать усики шплинта.

Круглогубцы

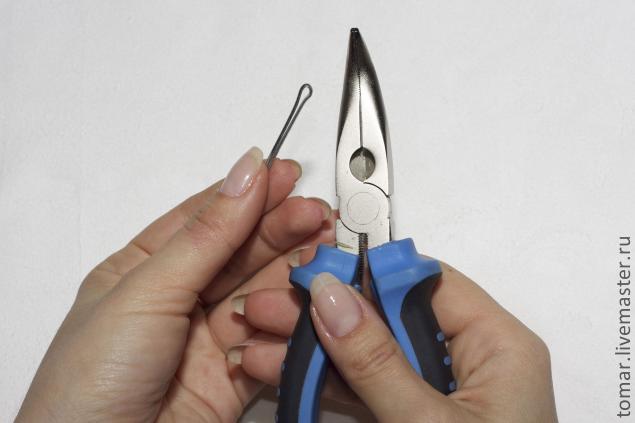

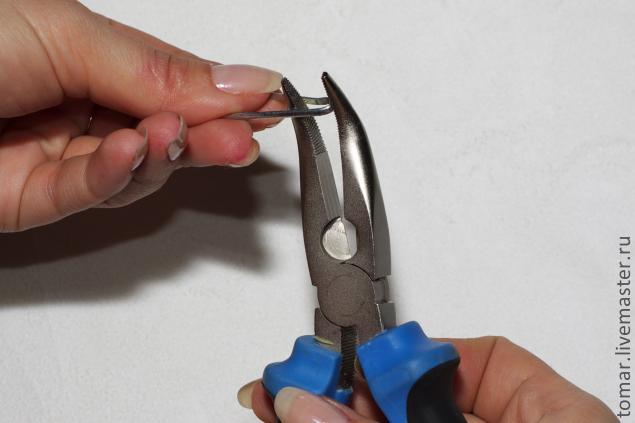

Ну и самый простой вариант - плоскогубцы. Только выбирайте маленькие, с тонкими носиками.

Плоскогубцы

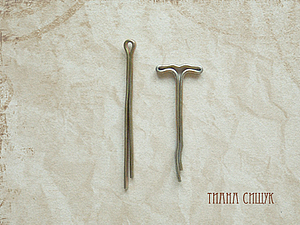

А вот и сами шплинты. Они бывают двух видов.

Первые на фотографии - О-образные или петельчатые шплинты. У них округлая головка. Такие шплинты хороши для "качающихся" креплений (о них чуть позже)

Вторые - Т-образные шплинты. Для простых креплений эти шплинты на мой взгляд подходят лучше - за счёт "расплющенной" головки они занимают меньше пространства внутри лапки грушки, да и шансов выскочить из диска (в случае когда отверстие не очень маленькое, а шплинт маленького размера) меньше.

Шплинты

 Шплинты также отличаются по размерам, их размер определяется по длине шплинта, например, "шплинт 25 мм." - длина шплинта равна 25 мм. Наиболее распространенные размеры шплинтов - 15 мм., 18 мм., 20 мм., 25 мм., 28 мм., 32 мм. и 36 мм. Соответственно, чем больше длина шплинта, тем он толще в сечении. Это надо учитывать и сопоставлять размер шплинта с размерами Вашей игрушки.

Шплинты можно купить в специализированых магазинах торгующих материалами для мишек-тедди. Петельчатые шплинты можно купить и в магазинах крепежа, но делая такую покупку внимательно следите за качеством шплинтов. Бывает, что они настолько толстые и негибкие, что для заворачивания их потребуются титанические усилия, что существенно затруднит Вам работу по сборке игрушки.

Кроме шплинтов Вам потребуются диски и шайбы. На фото: слева - большие металлические шайбы, в центре - маленькие металлические шайбы, справа - диски.

Диски и шайбы

Диски делаются из оргалита, плотного картона, иногда фанеры. Справа на фотографии диски разных размеров. Диски лучше купить в специализированных магазинах. Можно конечно делать их из подручных средств... но качество диска сильно влияет на качество и долговечность Вашей игрушки и лучше чтобы они были прочными (чтобы крепленя прожили долго) и ровными (чтобы не рвать материал игрушки). Размер диска нужно внимательно подбирать под размеры конечностей игрушки. При креплении конечностей диск должен быть немного меньше чем ширина лапки. Всегда прикладывайте диски к выкройке прежде чем принять решение - какой размер использовать.

Кроме дисков понадобятся металлические шайбы. Они на фото в центре. Шайба нужна, чтобы закрученные усики шплинта упирались в неё, а не в диск. Это убережёт диск от истирания. Размер шайбы нужно подбирать под размер шплинта - он должен проходить во внутреннее отверстие шайбы, но не должен вываливаться из него (головка шплинта не должна быть меньше отверстия шайбы).

Бывают металлические шайбы большего диаметра. Я например использую шайбы диаметром 20мм. (на фото слева). Такие шайбы заменяют диски. То есть в креплении используется не шплинт-шайба-диск, а шплинт-шайба. Я предпочитаю такой вариант для своих игрушек так как металлические диски в отличие от картонных не размокают от воды и при необходимости игрушку с таким креплением можно постирать. Такие шайбы я покупаю в специализированных магазинах, они произведены в Германии (некоторые в Японии), отличаются качеством - ровные, без зазубрин и острых краёв, что очень важно для качества игрушек.

Теперь немного о том как устроены крепления. Для головы игрушек (а иногда и для лапок) используется "качающееся" крепление. Оно делается на основе двух петельчатых шплинтов. Усики одного из шплинтов чуть раздвигаюся и и один из них продевается в головку второго шплинта. Шплинты крепко сцеплены, при этом соединение очень подвижное. На один из шплинтов одеваем диск, затем шайбу и заворачиваем усики шплинта. Эту конструкцию помещаем в голову игрушки в место крепления головы с шеей.

крепление на двойном шплинте 1

 Снаружи остаётся второй шплинт и головка первого шплинта.

крепление на двойном шплинте 2

 Дальше второй шплинт вставляем в тело игрушки (сверху в месте крепления головы). Внутри тела на шплинт одеваем диск и шайбу.

крепление на двойном шплинте 3

 Вот такое подвижное соединение из двух петелек получилось.

крепление на двойном шплинте 4

 Вид изнутри со стороны головы:

крепление на двойном шплинте 5

 Со стороны тела:

крепление на двойном шплинте 6

Усики второго шплинта тоже закручиваем и крепление готово. Чем крепче мы закрутим шплинты, тем менее поодвижной будет голова. Если шплинты закрутить слабо - головка будет сильно наклоняться и качаться. Найдя оптимальный баланс мы добьёмся того, что игрушка будет трогательно покачивать головой и наклоняя её принимать разные положения в зависимости от настроения :)

Теперь об обычном, не "качающемся" креплении. Берём шплинт (это может быть как петельчатый так и Т-образный шплинт), одеваем шайбу, потом диск.  Вставляем эту конструкцию изнутри в голову или лапку, усики шплинта продеваем наружу в месте крепления. Если игрушка вязаная - старайтесь продеть шплинт в отверстие между столбиками (петлями) чтобы не повредить нитки в вязаном полотне. Если игрушка шитая - аккуратно проколите отверстие шилом.

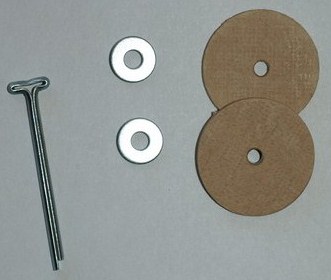

Т-образный шплинт 1

 Дальше вводим концы шплинта в тело игрушки в намеченном месте крепления.

Т-образный шплинт 2

 Внутри тела на шплинт одеваем диск и шайбу.

Т-образный шплинт 3

 Закручиваем усики шплинта.

Т-образный шплинт 5

 Вот такая конструкция получается. При таком креплении конечности плотно прилегают к телу, не качаютмя, но вращаются.

Т-образный шплинт 4

 Вид изнутри конечности (головы):

Т-образный шплинт 6

 Вид изнутри туловища:

Т-образный шплинт 7

 А теперь покажу какие крепления я последнее время использую для своих игрушек. Я не использую картонные (оргалитовые диски) и маленькие шайбы, а заменяю их большими шайбами диаметром 20мм. Крепление долговечное, не размокает от воды. Крепим так-же - на шплинт одеваем шайбу (в моём случае Т-шплинт), вставляем изнутри конечности (головы)

Т-шплинт и большая шайба 1

 Дальше продеваем шплинт внутрь тела

Т-шплинт и большая шайба 2

 Внутри тела одеваем на шплинт вторую шайбу

Т-шплинт и большая шайба 3

Ну и собственно закручиваем усики шплинта как обычно.



Если подытожить - для того чтобы сделать подвижное крепление игрушке Вам понадобятся:

-  5 шплинтов, 10 оргалитовых (картонных, деревянных...) дисков, 10 маленьких металлических шайб  - в случае обычного крепления;

-  6 шплинтов (из них два -обязательно петельчатые), 10 оргалитовых (картонных, деревянных...) дисков, 10 маленьких металлических шайб  - в случае обычного крепления лап и качающегося крепления головы;

-  5 шплинтов,10 больших металлических шайб  - в случае использования больших металлических шайб вместо дисков.



Надеюсь мой рассказ был для Вас полезен :)
